凌格风空压机主控器全面解析与功能探秘

深入了解凌格风空压机主控器,涵盖其功能特点、操作方式、技术参数等多方面信息,为您剖析空压机主控器在凌格风设备中的核心作用与优势,助力您更好地理解与运用相关空压机技术。

凌格风空压机主控器在空压机的高效运行中起着极为关键的作用。它具备一系列强大的功能,以确保空压机稳定且智能地工作。

在控制功能方面,其能精准地掌控空压机的启动、停止、加载与卸载等关键动作。例如,可依据用气需求自动调整空压机的运行状态,实现节能降耗。同时,能够对多台空压机进行协同管理,合理分配负载,延长设备整体使用寿命。

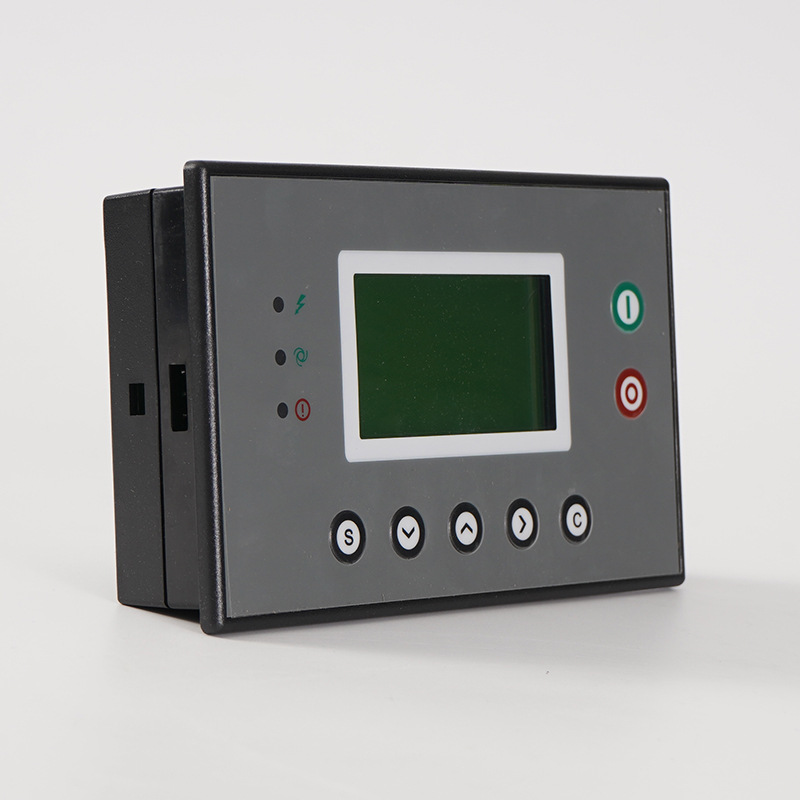

操作界面设计人性化,控制面板上的 “起动”“停止” 等按键布局合理,搭配清晰的四行中文液晶显示屏,无论是显示空压机的实时工作参数,如压力、温度、运行时间等,还是呈现故障报警信息,都一目了然,方便操作人员快速掌握设备状况并进行相应操作。

从技术参数来看,它拥有多路开关量输入和继电器开关量输出接口,能与各类传感器和执行元件完美对接。其工作电源稳定,在 220V、50Hz、20VA 的条件下可靠运行,并且对油温、气温、压力、电流等参数的测量精度较高,为精确控制提供坚实的数据基础。

在日常使用中,尽管凌格风空压机主控器稳定性较高,但也可能遇到一些故障情况。如排气压力或温度数值显示异常,可能是系统校准参数偏差或内部芯片故障所致;电磁阀不加载可能源于控制器输出问题、参数设置错误或电磁阀自身损坏等。了解这些常见故障及处理方法,有助于及时维护设备,保障空压机的持续正常运行。通过对凌格风空压机主控器全方位的认识,能更好地发挥其在空压机系统中的关键效能,提升整体生产运营效率。

凌格风空压机电脑控制器说明:

一)PLC控制系统

1、控制面板说明

人机界面操作面板有“起动”、“停止”、“切换”、“▼”、“▲”、“功能1”、“功能2”共7个键,显示器是四行中文液晶显示。如下图显示:

2、基本操作

2.1起动

按下“起动”键后,压缩机启动,并按事先设定的运行方式运行,从启动在经历Y-△转换,建立内部压力需经过约20-30秒。“起动”键只在设备完全停止后才有效。键触发后显示器出现“设备已启动字样”,几秒钟后显示器转回主菜单。

2.2停止

按下“停止”键后,压缩机停止。“停止”键只有在设备运行时有效。键触发后显示器出现“设备已停止”、“停止过程中”字样。90秒后才能再次启动。

2.3切换—运行方式转换开关

该开关只在设备完全停止时有效。按一次为“自动气调”,按两次为“自动电调”,按三次为“手动电调”,按四次为“手动气调”依次循环。

2.4向上“▲”、向下“▼”查询

主菜单显示:“排气温度****℃”、“运行状态****”、“运行方式****”按“▼”键“运行时间”查询和“负载时间”查询。按下“▲”键返回主菜单。

2.5功能1

输入密码才能修改 机器内部设定参数(由专业人员方能操作)。

2.6功能2

当设备有报警状态出现时,显示器会显示出相应的报警提示,例如:“◆风机过载!”并闪烁,只有当排除掉故障原因后按:“功能2”键才能退回主菜单,压缩机才能正常运行。

3.电器控制与功能

(二)数码集成块控制系统

1、显示面板

2、电气接线端子排列图

控制器共有54个接线端子,显示面板有6个接线端子,两者之间用屏蔽线连接。具体功能端子如下:显示面板与控制器之间按字符对应连接。12、13、14为相序输入端子;48、49、50为气温输入端子;CT1为主电机互感器;CT2为风扇电机互感器。输出继电器:T1为起停继电器;T2为Y-△转换继电器;T3为空重车继电器;T4为风扇电机控制继电器;T5为故障输出控制继电器。

3、基本操作

3.1按键说明

开—起动键:按此键可启动机器;

设定—编程键:在停机状态下按此键可进入设定状态修改;

“▲”—修改键:在设定状态下按此键修改所选定的数位(由专业人员才能操作),在开机状态下,按此键查询主电机三相电流、风机三相电流。

“”移位键:在设定状态下按此键选择所需修改数位(由专业人员才能操作),在停机时按此键可查询启动剩余时间;

关—停机键:按此键可使机器停止运转;

手/自—功能键:按此键进行手自动转换;

电调—功能键:按此键空压机在电调状态下运行;

气调—功能键:按此键空压机在气调状态下运行;

时间—功能键:按此键查询运行总时间及负载运行时间;

温度—功能键:按此键观察温度。

注:所有运行功能之间的转换必须在停机状态下操作。

3.2显示观察

3.2.1温度时间查看

控制器通电后,正常显示排气温度,按“时间”键查看运行总时间(六位显示),再按一次显示负载运行时间(五位显示),第三次按“时间”键回到总运行时间。按“温度”键回到温度显示。

3.2.2电流查看

按“▲”可翻查主电机A、B、C三相电流(首位代码为A、B、C);风扇点击三相电流(首位代码为0、┠、C),每按一次“▲”键向下翻一步,循环显示。只有按其它显示功能键才能回到其他数据显示。

3.2.3倒记时显示再起动剩余时间

电机停机后不能马上起动电机,需有一段延时。控制器在电机停机后倒记时显示在起动剩余时间(190秒)当记时为零时才能重新起动开机。
